Universelle Spannvorrichtungen- Die flexible Lösung für Luftfahrt und Automotive
Erfahren Sie mehr über universelle Spannvorrichtungen und wie MICADO mit innovativen Lösungen zur Weltspitze in der Luftfahrt- und Automobilindustrie gehört.
Was sind universelle Spannvorrichtungen (universal holding fixture UHF) ?
In der modernen Fertigung komplexer Bauteile für Luftfahrt und Automotive steht die Industrie vor einer besonderen Herausforderung:
Wie lassen sich unterschiedliche Bauteilgeometrien effizient und präzise spannen, ohne für jedes einzelne Teil eine spezifische Vorrichtung fertigen zu müssen? Die Antwort liegt in universellen Spannvorrichtungen.
Im Gegensatz zu konventionellen Spannvorrichtungen, die das Bauteil vollflächig fixieren, setzen universelle Spannvorrichtungen auf ein intelligentes System aus Vakuumsaugern. Diese passen sich aktiv oder passiv an die lokale Krümmung des Bauteils an und werden durch Aktuatoren eindimensional in die entsprechende Höhe gebracht. Die Oberfläche des zu spannenden Bauteiles wird damit punktuell repliziert, typischerweise in Raster-Abständen von 200mm bis 500mm.
Das Besondere: Eine einzige derartige Vorrichtung kann für eine ganze Familie von Bauteilen verwendet werden und wird deshalb als "universell" bezeichnet.

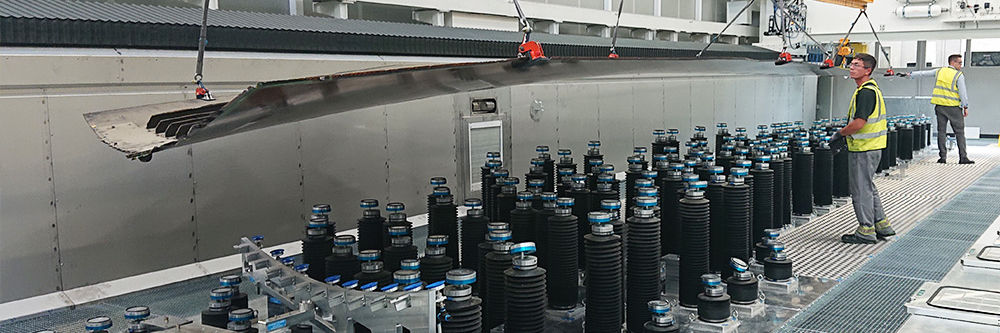

Übersichtsaufnahme einer universellen Spannvorrichtung mit mehreren Aktuatoren und Saugern
Die Vorteile universeller Spannvorrichtungen von MICADO
MICADO gehört weltweit zu den führenden Anbietern universeller Spannvorrichtungen und hat sich durch kontinuierliche Innovation einen Namen in der Branche gemacht. Die Vorteile unserer Lösungen sind vielfältig:
Flexibilität und Wirtschaftlichkeit
-
Maßgeschneiderte Tischgröße und individuell positionierbare Aktuatoren
-
Eine Vorrichtung für mehrere Bauteilgeometrien
-
Signifikante Kostenreduktion gegenüber bauteilspezifischen Lösungen
Robustheit und Präzision
-
Hohe Steifigkeit für anspruchsvolle Bohr- und Fräsoperationen
-
Genauigkeit bis zu 0,1mm
-
Versiegelt für Nassbearbeitung
-
Geringe Wartung durch hochwertige Komponenten
Technologische Flexibilität
-
Hublänge bis zu 2 Meter möglich
-
Multi-End-Effektor-Systeme
-
Schwenkbare Saugnäpfe
-
Schneller und einfacher Austausch der Aktuatoren
Aktiv oder Passiv: Die richtige Lösung für jede Anforderung
Abhängig von den spezifischen Anforderungen sowie dem zugrunde liegenden Produktionsprozess bietet MICADO zwei Systemvarianten an:
Passive Systeme: Kosteneffizient und robust

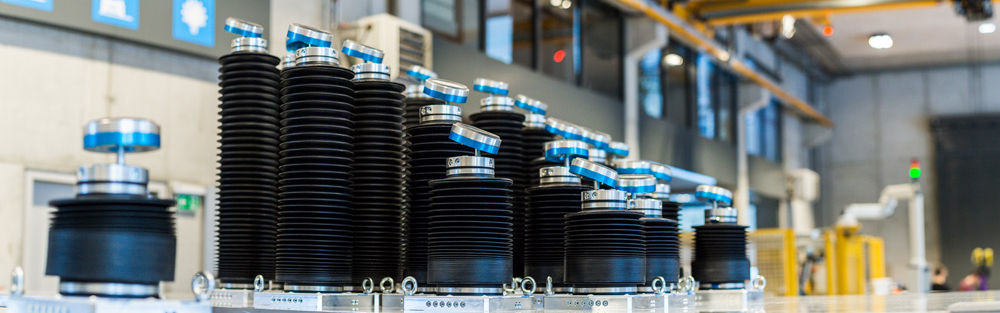

Detailaufnahme eines pneumatischen Aktuators in Aktion
Passive universelle Spannvorrichtungen setzen auf pneumatisch angetriebene Aktuatoren und zeichnen sich durch ihre Robustheit aus:
-
Die Aktuatoren fahren sequentiell, wobei die Fräsmaschine die Endlage als Stopper definiert
-
Direkte Einbindung in die CNC-Maschine ohne eigene Steuerung möglich
-
Sehr robust und zuverlässig, selbst in Umgebungen mit viel Wasser
-
Kosteneffiziente Lösung bei gleichzeitig sehr hoher Genauigkeit
-
Steuerung erfolgt direkt über die CNC-Maschine
Aktive Systeme: Schnell und flexibel

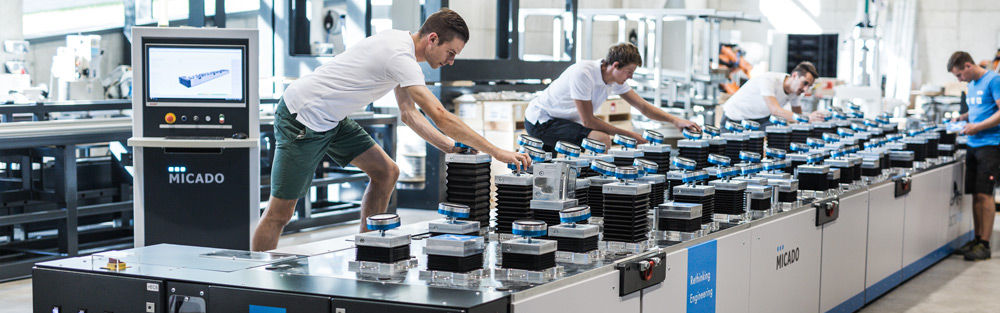

Aktive Spannvorrichtung mit Servo-Antrieb und BECKHOFF Steuerung/HMI
Aktive Systeme mit Servo-Antrieb und BECKHOFF Steuerung bieten maximale Flexibilität:
-
Alle Aktuatoren fahren synchron und minimieren die Setup-Zeit
-
Retracts während der Fräsbearbeitung zur Verhinderung von Kollisionen mit dem Fräskopf sind möglich
-
Aktive Formgebung: Die Aktuatoren können das Bauteil in die gewünschte Form ziehen oder drücken
-
Intuitive Bedienung über HMI (Human Machine Interface)
-
Ideal für komplexe Bearbeitungszyklen und häufige Teilewechsel
Mehr Informationen zu den unterschiedlichen Systemen finden Sie hier
Individuelle Aktuatorpositionen für optimale Ergebnisse
Ein entscheidender Vorteil der MICADO-Systeme ist die Flexibilität bei der Positionierung der Aktuatoren. Sind die Bauteile zu Projektbeginn bekannt, lassen sich die Aktuatoren perfekt auf deren Form und Anforderungen abstimmen.
Das Ergebnis ist überzeugend:
-
Reduzierte Anzahl benötigter Sauger
-
Maximale Spannqualität
-
Präzise, kollisionsfreie Positionierung nahe am Fräswerkzeug
-
Bei Bedarf auch einfache Gitterpositionierungen schnell und effizient umsetzbar
Verschiedenste Endeffektoren für maximale Anpassungsfähigkeit
Die Vielseitigkeit der MICADO Spannvorrichtungen zeigt sich besonders in der Auswahl der Endeffektoren. Alternativ zu den bewährten Rundsaugern kann an jeder Position ein individuelles Hardtool aufgesetzt werden:
MICADO Vakuumsauger
-
Frei beweglich
-
Verschiedene Größen verfügbar
-
Ideal für gekrümmte Oberflächen
-
Gleichmäßige Kraftverteilung
Hardtools
-
Für flächigen Support
-
Präzise Bauteilausrichtung
-
Verbesserte Bauteilunterstützung im monolithischen Bereich
-
Verhinderung von Vibrationen während der Bearbeitung
Diese Kombinationsmöglichkeit macht die Bauteilpositionierung besonders einfach und sorgt gleichzeitig für optimale Stabilität während der Bearbeitung.

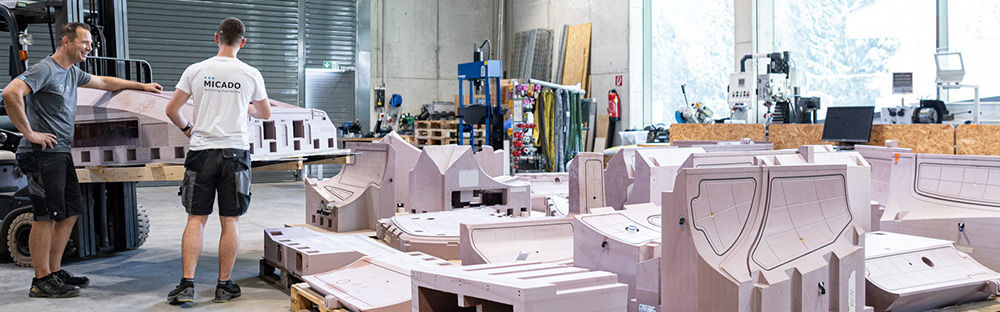

Hardtool Spannvorrichtung aus PU (Polyurethan)
Die Bedeutung professioneller Beratung
"Vor allem bei universellen Vakuumspannvorrichtungen ist eine professionelle Beratung wichtig für den Projekterfolg", betont Ing. Markus Rath, Leiter Werkzeug- & Vorrichtungsbau bei MICADO.
Die Auswahl der richtigen Lösung hängt von zahlreichen Faktoren ab:
-
Bauteilgeometrie und -familie
-
Bearbeitungsart und -prozess
-
Taktzeit und Produktionsvolumen
-
Umgebungsbedingungen
-
Budget und ROI-Anforderungen
Durch jahrelange Zusammenarbeit mit namhaften Tier-1 Zulieferern aus der Luftfahrtindustrie verfügt MICADO über fundiertes Know-how. Die Werkzeugauslegung passiert stets in enger Abstimmung mit den Technikern der Kunden.
MICADO begleitet Sie durch das gesamte Projekt
Von der ersten Idee bis zur finalen Inbetriebnahme steht MICADO als Partner zur Seite:
-
Konzeption: Gemeinsame Analyse der Anforderungen und Entwicklung der optimalen Lösung
-
Konstruktion: Detaillierte Auslegung unter Berücksichtigung aller relevanten Parameter
-
Fertigung: Präzise Umsetzung mit hochwertigen Komponenten
-
Inbetriebnahme: Begleitung bis zur erfolgreichen Integration in Ihren Produktionsprozess
-
Support: Kontinuierliche Unterstützung auch nach Projektabschluss
Fazit
Universelle Spannvorrichtungen von MICADO bieten eine hochflexible, präzise und wirtschaftliche Lösung für die Fertigung komplexer Bauteile in der Luftfahrt- und Automobilindustrie. Die Möglichkeit, zwischen aktiven und passiven Systemen zu wählen, verschiedene Endeffektoren zu kombinieren und die Aktuatoren individuell zu positionieren, macht diese Technologie zu einem unverzichtbaren Werkzeug in der modernen Produktion.
Mit seiner Expertise als einer der weltweit führenden Anbieter unterstützt MICADO Unternehmen dabei, die optimale Spannlösung für ihre spezifischen Anforderungen zu finden und erfolgreich zu implementieren. Die Kombination aus technologischer Innovation, professioneller Beratung und umfassendem Service macht den Unterschied.
